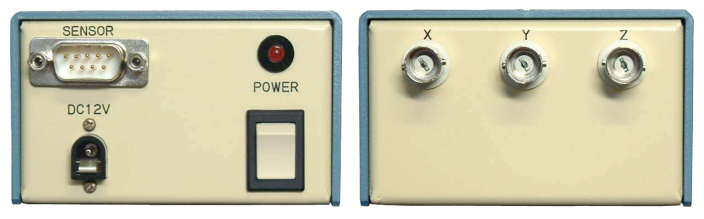

三軸磁力計センサー用電源 KEI-03PSU
概要
Bartington(バーティントン)社製 Mag-03 シリーズ磁力計センサー用の電源装置です。
磁力計センサーに電源を供給し、センサーからの出力信号を取り出すことが出来ます。
充電池を内蔵しており、AC 電源の無いところでの使用も可能です。
仕様
| 入力端子 | Dsub 9ピン オス コネクター |
|---|---|
| 出力端子 | BNCコネクター (低出力抵抗アンプ内蔵) |
| 最大出力電圧 | ±10V |
| 最大出力電流 | 5mA (10KΩ以上の入力抵抗、200pF以下の入力容量での使用を推奨) |
| 供給電源 | プラスマイナス12 VDC、GND 分離回路使用 内蔵バッテリーによる使用可能時間 5時間以上(満充電時) バッテリー使用可能インジケータ(電源パイロットランプによる) |
| 消費電力 | 3W 以下 |
| 充電時間 | スイッチOFFにて12時間(残10%程度から満充電まで) |
| バッテリー残量警告 | パイロットランプ消灯(消灯後、若干時間使用可能) |
| 電源アダプタ | DC12V 1A (AC100～240V 入力スイッチング電源) アダプタプラグ(5Φ センタープラス) |
| 周波数帯域 | DC ～ 1KHz(高周波雑音除去フィルター使用) 0.1Hz ～ 1KHz(内部ジャンパー線切換により可能) |
一般仕様
| 使用環境 | 温度:0℃～40℃、湿度:70％以下 |
|---|---|
| 重量 | 約600g |
| 寸法 | 87(W) × 53(D) × 155(H) |
| 外装 | 2mm 厚アルミ曲げ加工、樹脂塗装 |
