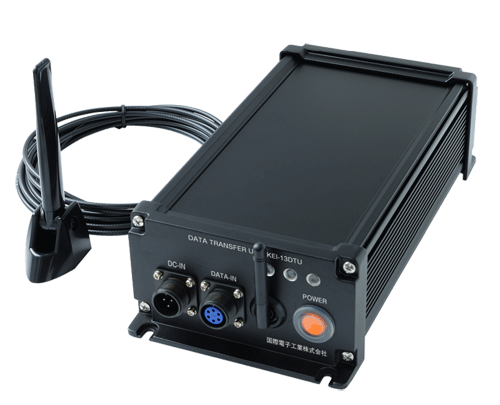

データ収録伝送装置 KEI-13DTU

データ収録伝送装置 KEI-13DTU

概要

KEI-13DTUは、プロトン磁力計等の遠隔センサ機器のデータを保存して携帯電話回線または衛星電話回線を経由してインターネットに接続します。
ネット接続 PC からそのデータを利用可能にするシステムを構築します。

特徴

既存の携帯電話回線(FOMA)または衛星電話回線(ワイドスターⅡ)を利用
インターネットが利用できるパソコンがあればどこからでもデータの取得が可能
データ受信は汎用FTPクライアントまたは標準添付受信ソフトを使用
閉域網専用回線対応
低消費電力

仕様

動作環境 温度:-10℃~50℃
湿度:0%~90%(防水規格:IP67 相当)
動作電圧 DC9V~36V(24V標準)
消費電力 待機時:0.4W
データ保存時:3W
外部通信時:7W
対象計測装置 プロトン磁力計他 RS232C 通信仕様装置 ※内部/外部トリガ
データ通信フォーマット 非同期シリアル(RS232C) ※通信レート 9600bps (max :38400bps)
データ通信パケット容量 最大 64byte /回 1CH
収集データ保存媒体 USBフラッシュメモリ(32GB)
保存媒体データ
フォーマット
FAT32(標準データファイル形式:CSV)
無線通信 ユビキタス内蔵ルータによる公衆または閉域網回線接続
※IP 着信による接続
LAN 通信プロトコル TCP/IP
データ転送プロトコル FTP(ID およびパスワード指定で接続)
LANソケット通信 通信ウィンドウ開時にダイレクト非同期シリアル通信可
計時 内蔵 RTC(バックアップ付)による自立計時(コマンドで PC 時計と同期)またはGPS
リモートコマンド 各種設定およびアナログ電圧入力 2CH A/B 接点出力 2CH
回線断時復帰方法 リトライ再接続

データ収集ソフトウェア仕様(標準添付)

動作環境 WindowsXP Home edition SP3 以上(オプションで Linux も可)
クライアント PC
ネットワーク環境
公衆インターネットまたは専用網常時接続
収集データ保存 指定ドライブフォルダ内
ソフトウェア動作形態 常駐

定時ウィンドウ内に自動で遠隔装置のUSBメモリと同期
ファイルリストでデータの有無およびファイルサイズの確認が可能
データファイルのグラフプレビュー機能
データファイルのリストプレビュー機能(エクセル等との連携可)
同時に 10ヶ所までのデータ取得に対応
