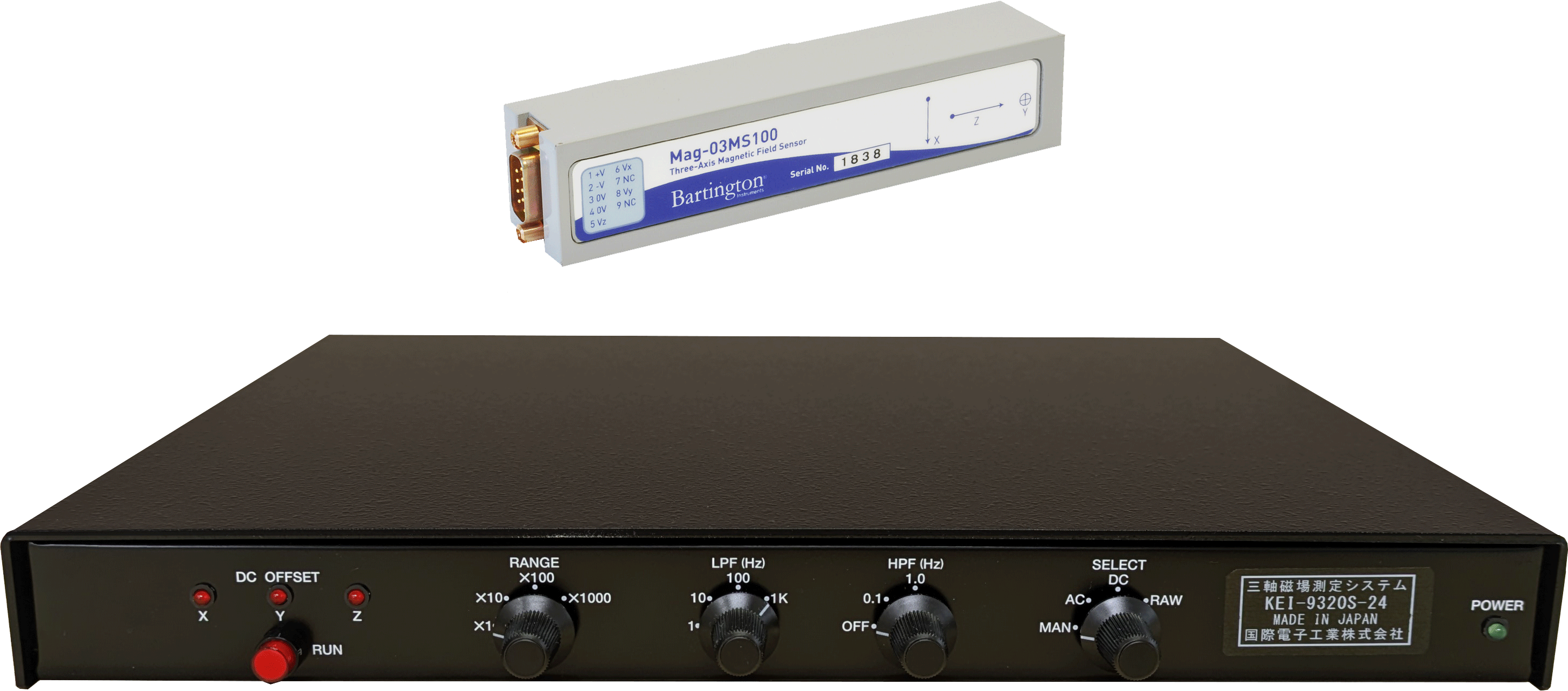

三軸磁場測定システム KEI-9320S
概要
本装置はフラックスゲート型3成分磁力センサーを使用し、レコーダー等と接続して測定記
録を行うシステムです。帯域幅は直流から1KHzと非常に広く、直流磁界・交流磁界の測定
が出来ます。磁気探査、磁場測定、埋設物調査等の測定が可能です。
検出器はイギリス Bartington社の開発・製造による Mag-03MS100 を使用しています。
本測定器は、従来のガウスメーターで測定できない磁界の微小変化を精密に測定するため
に、検出器のオフセットを調整して差分を増幅する機能を持っています。さらに検出器のノ
イズを除去するためのフィルターが内蔵されています。
オフセット調整はマイコン制御によるオートキャンセラーによりボタンひとつで三軸の
オフセットを0付近に調整できます。
特徴
● AC電源の他、内臓バッテリーも使用可能(フル充電で約2H使用可)
● 三軸磁界自動オフセットキャンセル機能付き
● AC成分、DC成分をそれぞれ単独で測定可能
仕様
磁気検出方式 | 三軸フラックスゲート磁力計 |
---|---|
検出磁界 | 直流磁界及び交流磁界 |
測定範囲 | ±100μT |
分解能 | 0.1μT(RANGE : 1μT のとき) RANGE : 1nT のときは 0.2nT(= 2μG) |
直線性 | 0.0015% |
供給電源 | AC100~240V |
内部バッテリー | DC12V(内部バッテリーのみでの駆動時間約2時間) |
出力 | ±10V |
フィルター | 3成分 X・Y・Z軸毎に DC … LPF:DC~25Hz(24dB/oct) AC … HPF:10Hz(24dB/oct) MAN … HPF、LPF を個別に設定 ・LPF : 1Hz、10Hz、100Hz、1kHz ・HPF : OFF、0.1Hz、1Hz ・LPF、HPF共に 12dB/oct |
DCオフセット | XYZ軸共に±10V 押しボタン操作による自動調整 |
RANGE切り替え | 1μT、100nT、10nT、1nT |
構成
フラックスゲート 磁力計センサー |
Mag-03MS100 検出器接続ケーブル付き |
---|---|
3軸磁場測定器 (ガウスメータ) |
オートキャンセラー式 |
AC アダプタ | DC15V 出力 (AC100~240V 対応) |
原理
フラックスゲート型磁力計検出器は、高透磁率磁性材料で出来たコアーに、一次及び二次コイルが巻かれたものです。一次コイルに交流を流すことによってコアーを励磁、外部の磁界によって生じる二次側の出力電流の歪変化から磁力を求めます。
一般仕様
使用環境 | 0℃ ~ 40℃ |
---|---|
本体重量 | 約 1.5kg |
本体寸法 | 300(W)× 240(D)× 30(H) |
