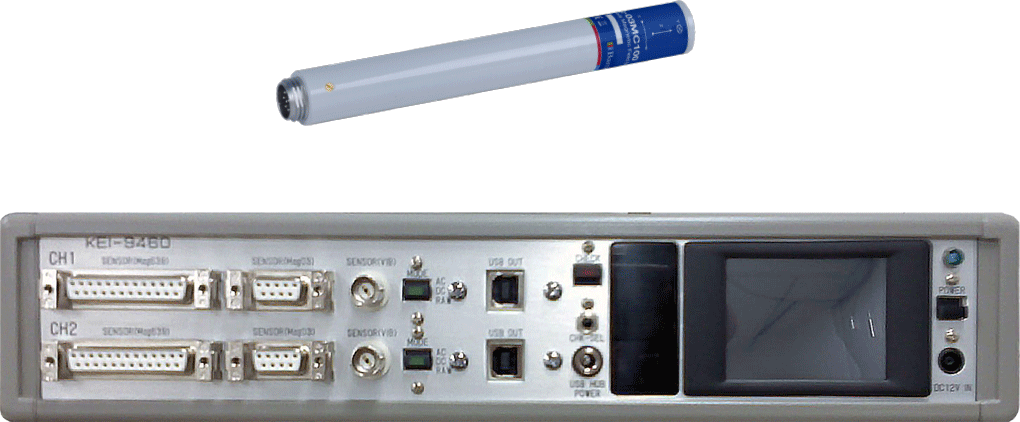

3軸磁場・振動測定システム KEI-9460

概要

本測定システムは、3軸の磁場と振動を同時に測定するものです。
従来のガウスメーターで測定できない磁界の微小変化を振動と関連づけて、環境実態に合わせた精密なデータとします。
本測定システムは、磁気探査、磁場測定、埋設物調査等直流磁界、交流磁界のX・Y・Z 3成分および振動1成分を2CH同時に測定し、ハードディスクに記録します。
センサーは世界的に普及しているフラックスゲート磁力計センサーを使用します。

入力信号仕様

<磁気検出器>
磁気検出器 Mag-03 Bartington社製
磁気検出方式 三軸フラックスゲート型磁力計
検出磁界 直流磁界、交流磁界
測定範囲 ± 100µT
分解能 24ビット(0.01nT)
サンプルレート 10kHz(データ収集ソフトの設定による)
検出軸 3軸 X・Y・Z 2CH

<AUX(振動検出入力)>
分解能 24ビット(±10V入力時 1.2µV) 2CH
サンプルレート 10kHz(データ収集ソフトの設定による)

記録媒体 : ノートPC内ハードディスク USB接続
記録方式 : ADコンバータ付属データ記録表示ソフト使用

仕様

磁場測定器 : Mag-03 Bartington 社製
増幅部 : KEI製
24ビット 4CH ADコンバータ : USB-9234(National Instruments)2台(増幅部に内蔵)
ADコンバータデバイスドライバおよびデータ保存ソフト(ADコンバータ付属品)
検出器接続ケーブル : KEI製

一般仕様

電源電圧 DC12V(許容範囲9~18V) 0.5A(max)
使用環境 0℃~50℃
本体重量 約2kg
本体寸法 320(W) × 280(D) × 66(H)
